Дисковые пилы по дереву из инструментальной стали

Дисковые пилы для распиловки древесины изготавливаются из углеродистой стали 75 Cr1 (DIN 1.2003). Все пилы толщиной до 3 мм закалены до 44-48 HRС, и с толщиной толщиной более 3 мм до 42 - 46 HRc. Пильные диски поставляются выправленными, натянутыми (прокованными), с разведенными и заточенными зубьями. Максимальная скорость резания, указанная на каждом пильном диске, относится к окружной скорости 60 м/с для дисков с меньшей толщиной, и 80 м/с для дисков с большей толщиной тела. Возможно изготовление дисковых пил с другими параметрами по запросу, то есть с другим количеством зубьев, с другой геометрией зубьев и т.д. Также возможно реверсирование всех пильных полотен по желанию заказчика и поставка вместе с переходными кольцами.

Уточнить цену, заказать
Наименование продукции
Имя
Телефон
Комментарии
Введите код с картинки
- поля, обязательные для заполнения.

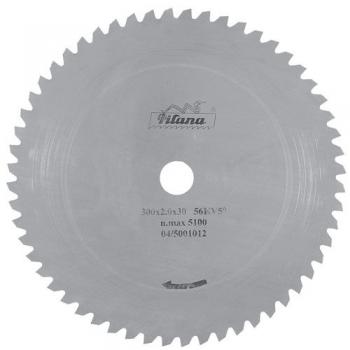

5309 - 56KV5°

Характеристика:
  • Пильный диск с зубьями с ломанной задней поверхностью.
  • Отрицательный передний угол 5°.
  • Переменная наклонная заточка 75°.
  • Для поперечной распиловки мягкого и твёрдого дерева.
  • Максимальный развод - 1/3 толщины диска в каждую сторону.
Пильные диски для дерева
D b d z m
200 1,2 25 56 0,25
200 1,6 25 56 0,35
250 1,8 25 56 0,63
300 1,6 30 56 0,84
300 2,0 30 56 1,00
350 2,2 30 56 1,55
400 2,0 30 56 1,85
400 2,5 30 56 2,25
450 2,2 30 56 2,55
450 2,8 30 56 3,20
500 2,5 30 56 3,54
500 3,0 30 56 4,25
600 2,8 30 56 5,70
600 3,5 30 56 7,10
Легенда: D-диаметр диска (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, m-вес (кг)
По договорённости по заказу можно изготовить пильные диски других размеров и модификаций.

5310 - 56KV25°
Характеристика:
  • Пильный диск с зубьями с ломанной задней поверхностью.
  • Положительный передний угол 25°.
  • Для поперечной и продольной распиловки мягкого и твёрдого дерева.
  • Максимальный развод - 1/3 толщины диска в каждую сторону.
Пильные диски для дерева
D b d z m
200 1,2 25 56 0,25
200 1,6 25 56 0,35
250 1,6 25 56 0,55
250 1,8 25 56 0,63
250 2,2 25 56 0,78
300 1,6 30 56 0,84
300 1,8 30 56 0,90
300 2,0 30 56 1,00
300 2,4 30 56 1,22
350 1,8 30 56 1,25
350 2,2 30 56 1,55
350 2,8 30 56 1,94
400 2,0 30 56 1,85
400 2,5 30 56 2,25
400 3,0 30 56 2,71
450 2,0 30 56 2,29
450 2,2 30 56 2,55
450 2,8 30 56 3,20
450 3,5 30 56 4,00
500 2,2 30 56 3,11
500 2,5 30 56 3,54
500 3,0 30 56 4,25
500 3,5 30 56 4,95
550 2,2 30 56 3,76
550 2,5 30 56 4,30
550 3,0 30 56 5,20
550 3,5 30 56 6,00
600 2,8 30 56 5,70
600 3,5 30 56 7,10
600 4,0 30 56 8,15
700 3,2 35 56 8,90
700 3,5 35 56 9,7
700 4,0 35 56 11,1
800 3,5 40 56 12,70
800 4,0 40 56 14,50
900 4,5 50 56 20,60
1000 5,0 50 56 28,30
Легенда: D-диаметр диска (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, m-вес (кг)
По договорённости по заказу можно изготовить пильные диски других размеров и модификаций.
5312 - 80NV25°
Характеристика:
  • Пильный диск с мелкими треугольными зубьями.
  • Положительный передний угол 25°.
  • Для распиловки мягкого и твёрдого дерева меньшей толщины.
  • Максимальный развод - 1/3 толщины диска в каждую сторону.
Пильные диски для дерева
D b d z m
200 1,2 25 80 0,22
200 1,6 25 80 0,39
250 1,6 25 80 0,42
250 1,8 25 80 0,48
250 2,0 30 80 0,54
300 1,6 30 80 0,84
300 1,8 30 80 0,95
300 2,0 30 80 1,04
350 1,8 30 80 1,28
350 2,2 30 80 1,57
350 2,8 30 80 2,02
400 2,0 30 80 1,89
400 2,5 30 80 2,20
450 2,2 30 80 2,57
450 2,8 30 80 3,16
500 2,5 30 80 3,54
500 3,0 30 80 4,25
550 2,5 30 80 4,46
550 3,0 30 80 5,35
600 2,8 30 80 5,94
600 3,5 30 80 7,10
Легенда: D-диаметр диска (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, m-вес (кг)
По договорённости по заказу можно изготовить пильные диски других размеров и модификаций.
5314 - NV
Характеристика:
  • Пильный диск с мелкими треугольными зубьями.
  • Передний угол 0°-10°.
  • Для продольной и поперечной распиловки тонкой древесины и пластика.
  • Максимальный развод - 1/3 толщины диска в каждую сторону.
Пильные диски для дерева
D b d γ z m
80 0,9 10 90 0,04
100 0,9 10 90 0,06
120 0,9 16 90 0,08
140 1,0 16 15° 60 0,08
140 1,0 16 120 0,08
200 1,8 25 100 0,42
250 1,8 25 120 0,60
300 1,8 30 10° 140 0,97
350 1,8 30 10° 140 1,30
400 2,0 30 10° 140 1,90
Легенда: D-диаметр диска (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, m-вес (кг)
По договорённости по заказу можно изготовить пильные диски других размеров и модификаций.
5311 - 36KV36°
Характеристика:
  • Пильный диск с зубьями с ломанной задней поверхностью.
  • Положительный передний угол 36°.
  • Делительные пильные диски предназначены для продольной распиловки мягкого и твёрдого дерева.
  • Пильные диски подходят и для распиловки многопильными станками.
  • Максимальный развод - 1/3 толщины диска в каждую сторону.
Пильные диски для дерева

D b d z m
200 1,6 30 36 0,38
250 1,8 30 36 0,66
250 2,2 30 36 0,81
300 2,0 30 36 1,04
300 2,4 30 36 1,27
300 3,0 30 36 1,60
350 2,2 30 36 1,60
350 2,8 30 36 2,00
350 3,2 30 36 2,30
350 3,5 30 36 2,53
400 2,0 30 36 1,90
400 2,5 30 36 2,30
400 3,0 30 36 2,60
400 3,5 30 36 3,30
450 2,8 30 36 3,20
450 3,5 30 36 4,18
500 3,0 30 36 4,41
500 3,5 30 36 5,15
550 3,0 30 36 5,35
600 3,5 30 36 7,42
600 4,0 30 36 8,50
Легенда: D-диаметр диска (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, m-вес (кг)
По договорённости по заказу можно изготовить пильные диски других размеров и модификаций.
5333 - 40KV25H
Характеристика:
  • Пильный диск «HANIBAL» с групповыми зубьями с ломанной задней поверхностью для продольной распиловки.
  • Положительный передний угол 25°.
  • Для продольной распиловки мягкого и твёрдого дерева, особенно круглого лесоматериала.
  • Максимальный развод - 1/3 толщины диска.
  • Только для механической подачи.
Пильные диски для дерева
D b d z m
400 3,0 30 8 x 5 2,50
450 2,8 30 8 x 5 3,80
500 3,0 30 8 x 5 4,50
500 3,5 30 8 x 5 5,00
550 3,0 30 8 x 5 5,00
600 3,5 30 8 x 5 7,40
600 4,0 30 8 x 5 8,00
700 3,5 35 8 x 5 9,30
700 4,0 35 8 x 5 10,70
800 3,5 40 8 x 5 14,00
800 4,0 40 8 x 5 15,40
800 4,5 40 8 x 5 16,80
900 4,5 50 8 x 5 19,00
1000 5,0 50 8 x 5 30,00
Легенда: D-диаметр диска (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, m-вес (кг)
По договорённости по заказу можно изготовить пильные диски других размеров и модификаций.
