Пильные диски с режущими пластинками из ТС для многопильных станков

Обзор использования пильных дисков с режущими пластинками из твердого сплава

Дисковые пилы с твердосплавными пластинками

(для многопильных станков, форматные, подрезные, пазовые, для торцовочных пил, для ручных электрических пил, для резки цветных металлов, пластика и строительных материалов, специальные)

Уточнить цену, заказать
Наименование продукции
Имя
Телефон
Комментарии
Введите код с картинки
- поля, обязательные для заполнения.

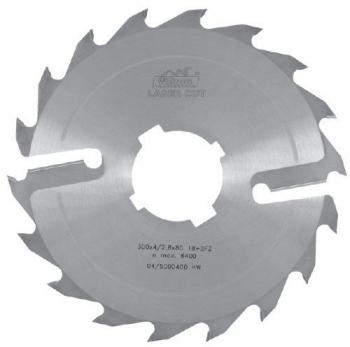

Пильные диски с режущими пластинками ТС для многопильного станка

Материал: массивное натуральное дерево

Применение: продольная распиловка натуральной древесины

Станок: многопильный станок, обрезной станок


5394 FZ

Характеристика:

продольная распиловка мягкого и твёрдого дерева

механическая подача


Пильные диски с режущими пластинками ТС для многопильного станкаПильные диски с режущими пластинками ТС для многопильного станка


D B b d z C1xA1 C2xA2 hмакс dp макс
250 3,6 2,5 70 16+2 13x80 20x83 50 130
250 3,6 2,5 80 16+2 14x90 22x93 50 130
300 4,0 2,8 70 18+2 13x80 20x83 70 130
300 4,0 2,8 80 18+2 14x90 22x93 70 130
315 4,0 2,8 80 18+2 14x90 22x93 80 130
350 4,0 2,8 70 20+2 13x80 20x83 100 135
350 4,0 2,8 75 20+2 13x80 20x83 100 135
350 4,0 2,8 80 20+2 14x90 22x93 100 135
400 4,0 2,8 70 24+2 13x80 20x83 110 185
400 4,0 2,8 80 24+2 14x90 22x93 110 185
Легенда: D-диаметр диска (мм), B-ширина зуба (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, hмакс-максимальная высота разреза (мм), dp макс-максимальный диаметр крепежного фланца (мм)
5394.1 FZ
Характеристика:
  • продольная распиловка мягкого и твёрдого дерева
  • механическая подача
Пильные диски с режущими пластинками ТС для многопильного станка Пильные диски с режущими пластинками ТС для многопильного станка Пильные диски с режущими пластинками ТС для многопильного станка
D B b d z C1xA1 C2xA2 hмакс dp макс
400 4,0 2,0 30 20+4     120 155
250 3,2 2,2 70 16+4 13x80 20x83 60 110
250 3,2 2,2 80 16+4 14x90 22x93 60 110
300 3,2 2,2 70 18+4 13x80 20x83 75 125
300 3,2 2,2 80 18+4 14x90 22x93 75 125
315 3,2 2,2 70 18+4 13x80 20x83 80 130
315 3,2 2,2 80 18+4 14x90 22x93 80 130
350 3,6 2,5 70 20+4 13x80 20x83 100 125
350 3,6 2,5 75 20+4 13x80 20x83 100 125
350 3,6 2,5 80 20+4 14x90 22x93 100 125
315 4,0 2,8 80 18+4 14x90 22x93 80 130
350 4,0 2,8 70 20+4 13x80 20x83 100 125
350 4,0 2,8 75 20+4 13x80 20x83 100 125
350 4,0 2,8 80 20+4 14x90 22x93 100 125
400 4,0 2,8 30 18+4     120 155
400 4,0 2,8 70 24+4 13x80 20x83 120 155
400 4,0 2,8 80 24+4 14x90 22x93 120 155
450 4,4 3,2 30 20+4     140 170
450 4,4 3,2 70 28+4 13x80 20x83 140 170
450 4,4 3,2 80 28+4 14x90 22x93 140 170
500 4,4 3,2 30 22+4     150 195
500 4,4 3,2 70 28+4 13x80 20x83 150 195
300 3,2 2,2 30 24+4     75 120
350 3,6 2,5 30 24+4     80 140
400 4,2 2,8 80 24+6 14x90 22x93 120 125
450 4,4 3,2 30 20+6     140 130
450 4,4 3,2 80 28+6 14x90 22x93 140 130
500 4,4 3,2 30 22+6     150 125
500 4,4 3,2 80 28+6 14x90 22x93 150 125
450 5,0 0 30 20+4     140 170
500 5,0 0 30 22+6 13x80 20x83 150 195
550 5,0 3,5 30 24+6     160 175
550 5,0 3,5 30 32+6     160 175
600 5,0 3,5 30 26+6     180 195
600 5,0 3,5 30 34+6     180 195
550 5,0 5 30 24+6     160 175
Легенда: D-диаметр диска (мм), B-ширина зуба (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, hмакс-максимальная высота разреза (мм), dp макс-максимальный диаметр крепежного фланца (мм)
5394.2 LFZ
Характеристика:
  • продольная распиловка мягкого и твёрдого дерева
  • распиловка на стандартных пилах с одним полотном (однопильных), распиловка на обрезных пилах
  • пильные диски оснащены ограничителем толщины стружки
Пильные диски с режущими пластинками ТС для многопильного станка
D B b d z hмакс dp макс
250 3,2 2,2 30 18+3 60 115
300 3,2 2,2 30 18+3 75 130
350 3,6 2,5 30 20+4 100 105
400 4,0 2,8 30 24+4 120 120
Легенда: D-диаметр диска (мм), B-ширина зуба (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев, hмакс-максимальная высота разреза (мм), dp макс-максимальный диаметр крепежного фланца (мм)


5394.3 FZ

Установленные с одной стороны многопильные пильные диски
Mногопильные пильные диски с утолщенным корпусом в области фланца производим по заказу, по желанию заказчика.
Пильные диски с режущими пластинками ТС для многопильного станка Пильные диски с режущими пластинками ТС для многопильного станка
